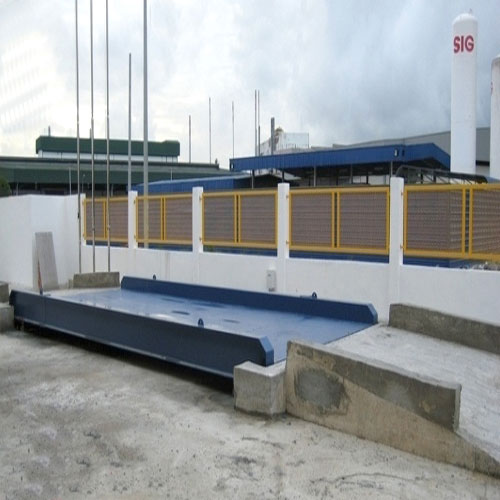

Cân xe tải 120 tấn

Kích thước bàn Cân xe tải

Tải trọng

Sai số

Số lượng loadcell

9m x 3 m

30 Tấn

5 kg

4

9m x 3 m

40 Tấn

5 kg

4

12m x 3 m

40 Tấn

10 kg

6

16m x 3 m

50 Tấn

10 kg

6

16m x 3 m

60 Tấn

10 kg

6

16m x 3 m

60 Tấn

10 kg

8

18m x 3 m

60 Tấn

10 kg

8

18m x 3 m

60 Tấn

20 kg

8

18m x 3 m

80 Tấn

20 kg

8

16m x 3 m

100 Tấn

20 kg

8

18m x 3 m

100 Tấn

20 kg

8

STT

Mô tả chi tiết sản phẩm cân xe tải

Số lượng

Đơn vị

1

2

3

4

5

6

7

8

Tiêu chuẩn: Cân đạt cấp chính xác 3 theo tiêu chuẩn Việt

Nam ĐLVN:2009 hay Class 3 theo tiêu chuẩn

quốc tế OIML – R76

Bảo hành: 18 tháng

Bao gồm các thiết bị sau:

Kích thước: 3m x 16m  hoặc tùy chọn

Kiểu cân  NỔI , bàn cân được thiết kế thành 02modul, mỗi modul: 4.5m x 1.5m x 0.3m

Bộ chỉ thị hiển thị P5-S+

Bộ cảm biến lực :TD 150 RINSTRUM

Cáp nối chuyên dùng KOREA

Hộp nối phối hợp trở kháng MK CELL USA

Hệ thống tiếp địa và biến áp cách ly

Ổn áp 1000 VA LIOA

1

1

4

1

1

1

1

1

Bộ

Bộ

Bộ

Bộ

Bộ

Bộ

Bộ

lần

Đặc tính kỹ thuật sản phẩm Cân xe tải

Kích thước bàn cân: 9m, 12m, 16m, 18m x 3m

Loại cân: Nối

-Bàn cân: Bê tông hoặc Thép

-Vật liệu: Thép CT3 nhập khẩu

            + Dầm I chính : I 300

            + Tole mặt bàn:8mm, 10mm

-Cảm biến lực: Loadcell uốn đơn, loadcell uốn kép, Loadcell trụ

Bộ cảm biến lực: UDS- UTE

            + Mức tải max 1 loadcell : 40 tấn

            + Đạt tiêu chuẩn OIML R60 C30 và NTEP 10000

            + Được thiết kế chống xoay

            + Chức năng tự cân bằng

            + Được sản xuất bằng vật liệu thép không rỉ đặc biệt, kín

            + Điện áp biến đổi : 2 ± 0.002mV/V

            + Điện áp kích thích : 20VDC/VAC Max

            + Điện trở đầu vào : 700 ± 10 ohms

            + Điện trở đầu ra    : 700± 3 ohms

            + Điện trở cách điện : 5000 Megohms (50VDC)

            + Sai số lặp lại : 0.02% F.S, Sai số tuyến tính : 0.02% F.S

            + Quá tải an toàn : 120% F.S

            + Quá tải hư hỏng : 300% F.S

            + Nhiệt độ làm việc : -30°C ~ +65°C

            + Tiêu chuẩn an toàn : IP 66

            + Chịu tải:  Quá tải an toàn 120 %, Quá tải tối đa 200%

-Bộ chỉ thị hiện số (Indicator) : Kingbird MTETLER –TOLEDO hoặc R320

            + Độ phân giải 10000e

            + Tốc độ biến đổi A/D : 20 lần/giây

            + Phím chức năng : 6

            + Màn hình chỉ thị : 12.7mm Bright vacuum fluorescent

            + Giao tiếp ngoại vi : RS 232

           + Điện áp cung cấp : 220VAC (-15%~+10%)

            + Tần số : 49~51Hz

            + Công suất : 12 watt

-Cáp nối chuyên dùng

-Hợp nối phối hợp trở kháng :

+Đảm bảo kết nối các loadcell với bộ chỉ thị của hệ thống cân xe tải chính xác

+Dể dàng hiệu chỉnh tải góc, các trục của hệ thống cân khi bị sai lệch khối lượng +giữa các vị trí khác nhau trên bàn cân

+Được sản xuất theo công nghệ của GERMANY, vật liệu bằng INOX 304 chống gỉ và chống ẩm tốt

-Chỉ thị phụ )

+Chiều cao LED 7,5cm(YHL-3) 12,5vm ( YHL-5)

+Sử dụng phù hợp với các bộ chỉ thị cân của các hãng sản xuất  cân như (Mettler Toledo, Digi, AND, OHAUS, UTE,JADEVER)

+Tốc độ truyền có thể lựu chọn phù hợp với tốc độ biến đổi của bộ chỉ thị.

+Vỏ được làm bằng sơn tĩnh điện.

+Nguồn điện sử dụng:220V
